MBBR認知誤區解析及在廣東地區的應用
引言
2019年9月26日，青島思普潤水處理股份有限公司受邀參加了在廣州市召開的2019年水安全保障及水環境綜合整治-聚焦粵港澳大灣區水環境建設高峰論壇暨《中國給水排水》第十六屆年會，公司華南區總監夏超發表了《MBBR認知誤區解析及廣東地區的應用》的演講。
MBBR在國內已經推廣10多年了，也涌現了大量的實際工程案例，但實際上行業內對于MBBR，既熟悉又陌生。熟悉是知道MBBR工藝通過向反應器內投加懸浮載體，強化處理效果；而陌生是因?yàn)閷?duì)待MBBR時，容易低估其水力學設計，同時忽視了生物膜與活性污泥的區別。

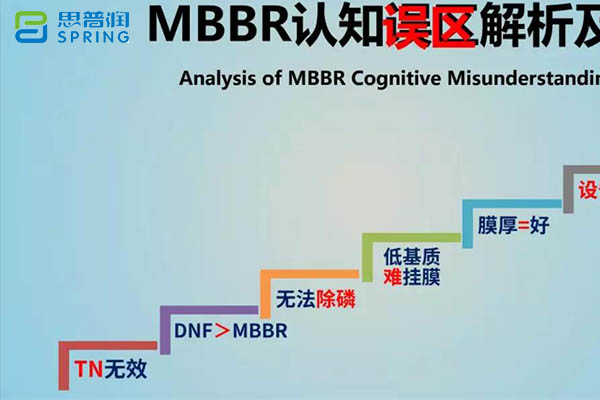

MBBR主要誤區包括懸浮載體對于氮磷的強化效果、生物膜性狀及掛膜的認識以及將MBBR工藝材料化的困擾等。
1、誤區一
懸浮載體投加能夠強化氨氮去除，無法強化TN去除。實際上，這句話的前半句是正確的。MBBR給大家最直觀的效果就是增加生物量，強化生物富集作用。生物膜泥齡遠高于活性污泥，懸浮載體持留在專性活性區域，有利于細菌的富集培養。通過對已有項目的追蹤，我們發現，生物膜上硝化菌群豐度是活性污泥的10余倍，且優化了硝化菌群的種屬。硝化細菌質變與量變，大大強化了系統硝化效果。
在懸浮載體能夠強化硝化的基礎上，硝化不再是系統功能的限制性因素，我們可以通過借用好氧池容，優先滿足缺氧反硝化，好氧池容不足引起的硝化缺失，可以最終通過好氧區投加懸浮載體補足。直接在缺氧區投加懸浮載體，會引起攪拌能耗的數倍提升，對于系統的抗沖擊負荷能力的提高有限，不作為優先選項。
生物膜分層分布的特點，為同步硝化反硝化（SND）的出現創造了條件。通過優化控制，SND對TN去除貢獻能超過10%，如新周污水廠SND貢獻率在20-40%，大大節約碳源費用，懸浮載體上穩定的反硝化豐度占比，也為同步硝化反硝化奠定了微生物學證據。所以，好氧區投加懸浮載體，以懸浮載體強化硝化細菌富集為基礎，通過池容布置和同步硝化反硝化（SND）的優化調控，同樣可以實現TN的強化。
2、誤區二
同樣與TN有關，認為準IV類水標準TN<10mg/L的要求下，TN無法在生化段保障，必須增加反硝化濾池。以我們?cè)趯幉ㄐ轮?6wt/d污水廠升級改造的經驗為例，當初為了確保TN達標，生化段設計了Bardenpho-MBBR，通過五段式的后缺氧段保障TN去除，同時深度處理增加了深床反硝化濾池，進一步增加可靠性。新周的實踐表明，Bardenpho-MBBR完全能夠保障TN的穩定達標，生化池出水TN可穩定<10mg/L，在不投加碳源的情況下比改造前多去除了6-8mg/L的TN，遇到較大沖擊時可直接在后缺氧區投加碳源穩定處理效果，后缺氧區的C/N比在3-3.5。改造后的反硝化濾池一直當普通濾池運行，沒有發揮投資的最優化效益。Bardenpho-MBBR完全能夠替代反硝化濾池的TN去除功能，深度處理選擇一般的過濾技術即可保障總體指標的達標。在反硝化深床濾池投加碳源，由于進水DO較高，C/N比高達7-9，以去除5mg/L的TN為例，噸水碳源費用為0.22元，MBBR工藝的選擇省去此部分碳源投加費用，年節約1300萬元，4年即可回收MBBR的全部投資。因此，MBBR不論是理論上還是實踐上，脫氮可穩定達到準IV類水標準，是生化池原池升級的可行途徑之一。
3、誤區三
認為除磷只與排泥有關，MBBR的加載無法強化生物除磷。針對該問題介紹一個MBBR強化生物除磷的案例，青島團島污水處理廠。2010年采用MBBR改造，改造后出水穩定達到一級A標準。團島廠生物池進水總磷在9mg/L左右，生化段出水可穩定<1mg/L，生物段的TP去除率高達88%，大大節約深度處理的藥劑投加費用。團島生物除磷的強化，與懸浮載體的投加密不可分?；钚晕勰喾?存在污泥齡的矛盾，脫氮除磷效果難以兼顧。懸浮載體的投加，使得系統成為了雙泥齡結構。懸浮載體生物膜上的固定態泥齡長，可滿足硝化細菌生長需求，因此可適當縮短活性污泥的懸浮態泥齡，強化生物除磷效果。
4、誤區四
MBBR在低基質條件下難以掛膜，很多業主尤其是南方地區的業主都會擔心進水濃度偏低，生物膜長不起來。按照我們實際工程經驗，污水廠夏季掛膜在1-2周，冬季3-6周。以廣州大坦沙中試為例，7天可以明顯觀察到生物膜富集，60天生物膜相對成熟。另外一個更低基質案例是今年剛做的給水預處理項目，進水氨氮只有2mg/L，但池內懸浮載體掛膜良好，第二組投加10天迅速掛膜。實際上，基質并非影響懸浮載體掛膜的最關鍵因素，最主要的還是運行條件的控制，尤其是流化。流化提供的剪切力刺激微生物胞外聚合物EPS的分泌，強化了懸浮載體的掛膜。水力剪切，是微生物富集、篩選、進化的重要外在條件，也是生物膜動態更新的必要條件。通過優化控制，完全可以規避低水質濃度對掛膜帶來的影響，水質濃度越低，對于控制的經驗要求越高，需要確保水力剪切，實現正常掛膜。
5、誤區五
MBBR生物膜越厚越好，一個基本的邏輯就是，生物膜越厚生物量越多，處理效果也隨之增加。但這個邏輯忽略了一點，生物膜法與活性污泥不同，傳質是生物膜工藝共同的瓶頸。MBBR就是為了強化傳質，才將傳統的固定床，優化為移動床。如果傳質有問題，再多的生物量也沒有處理效果上的增益。一方面，懸浮載體內部過水流道面積有限，一味增加生物膜厚度將導致流道變窄，增加表面張力降低實際比表面積，系統傳質受阻；另一方面，DO穿透能力有限，若生物膜較厚內部易形成厭氧層，厭氧發酵將導致生物膜大面積同時脫落，影響處理效果。因此良好的生物膜為薄薄致密一層，MBBR工藝應保障生物膜良好傳質傳氧而非單純?cè)龃笊锪俊?br />
6、誤區六
將MBBR等同于簡單的設備集合，只看到了設備忽視了設計；甚至將MBBR技術材質化。這種認知非常容易出現失敗案例。只有把設備、設計和服務統一起來，才能真正實現MBBR的成功。突破MBBR水力學最重要的就是權衡懸浮載體、攔截和流化的關系。載體比重決定流化難易，懸浮載體尺寸決定攔截篩網大小，而流化又為篩網提供清潔動力。
懸浮載體的選擇需要綜合考慮其外觀、材質和參數。外觀上，在實驗室研究上，不論球形、海綿填料等都取得了不錯的處理效果；但是工程上，球形填料水力學上難以流化，質地易碎；海綿填料磨損嚴重且內部傳質困難，目前國內外普遍采用扁圓柱狀填料。材質上，高密度聚乙烯HDPE最符合作為懸浮載體的要求，包括密度、耐老化性、耐候性、熱塑精密性等，而為了確保MBBR系統整體壽命，行業標準禁止使用回收料生產懸浮載體，防止炭黑等無機質大量摻雜，影響使用壽命。思普潤懸浮載體選用HDPE純料制作，使用壽命＞15年，無需更換補投。無錫蘆村已穩定運行11年，懸浮載體狀況良好。
懸浮載體最關鍵的參數就是比表面積，即能夠被微生物附著生長且實現良好傳質傳氧的面積。市面上懸浮載體繁多，肉眼無法判斷比表面積。因此14年住建部出臺的行業標準規定了多種市場上常用懸浮載體的圖樣，經專家論證確定對應比表面積。新修訂的室外排水設計標準規定了MBBR按照膜面負荷進行設計，一旦出現比膜面積造假虛報等情況，必然引起的工藝負荷大量損失，面臨出水不達標風險。
我們建議在載體選擇時，以行業標準為參考，統一懸浮載體型號。
而流化，除了前邊說的，促進傳質傳氧的同時，也為篩網清潔防堵提供動力。在實際工程中，通過循環流動池型和微動力混合池型均可實現懸浮載體的充分流化。
服務也是不可或缺的一環。尤其是我們通過對已有案例的追蹤、回訪，進一步發掘了MBBR的工藝優勢，通過優化運行，強化處理效果，實現MBBR性能的增益。因此，MBBR工藝不是簡單設備組合，還包括水力學設計、懸浮載體量設計、優化運行等完整的服務體系，MBBR是專業廠商實施的完整工藝包。
以上就是我們對于MBBR常見誤區的理解，MBBR可實現強化生物脫氮除磷，在準IV類水標準條件下，生化段可保障氨氮、TN的達標，并強化生物除磷效果；懸浮載體掛膜不受水質濃度限制，在運行過程中應保障生物膜良好傳質傳氧；并且以工藝包和系統的角度看待這一技術，結合的優化運行，實現MBBR的最大化效益。

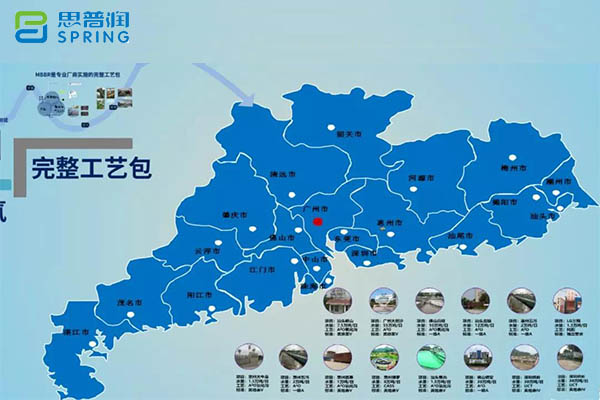

思普潤在對MBBR不斷探索和研究過程中，針對廣東地區水質特點因地制宜，優化設計，目前區域業績數量已達14項，水量142.6wt/d。接下來，我們通過MBBR在廣東地區的幾個典型案例，匯報下MBBR在廣東地區實際運行效果。
第一個案例是55wt/d超大提量的廣州大坦沙污水處理廠，出水需提標到準V類。大坦沙污水廠主要面臨如下問題，首先是廣東地區普遍面臨的進水碳源不足，影響脫氮效率，此外進水沖擊性強，需協同處理垃圾滲濾液，對系統抗沖擊能力要求高，最后無擴建用地，只能原池改造。改造采用蘆村路線，切割好氧池容延長缺氧池容，在好氧中段設置MBBR區域強化硝化穩定性。鑒于大坦沙污水廠體量大，問題具有普遍性和代表性，為確保MBBR方案可行性，業主和廣州市政院組織進行中試驗證。方案驗證階段，全程未投加碳源，TN去除量相對于同期污水廠增加4.5mg/L，相同回流比工況下仍?xún)?yōu)于現狀水廠，同時沿程分析也發現了同步硝化反硝化現象，進一步助力TN去除。水量沖擊也是南方污水廠面臨的普遍問題，中試模擬1.3/1.4倍水量沖擊工況，氨氮短暫波動迅速穩定，TN保持穩定，考核指標穩定達到排放標準。協同進行垃圾滲濾液處理時，系統氮素負荷明顯提升，進一步加劇了C/N較低的不利情況，同時滲濾液自身具有生化抑制性，但MBBR依然表現出穩定高效的處理效果。在TP去除方面，鑒于MBBR雙泥齡特點，適當縮減活性污泥泥齡，保障了生物除磷的良好效果，未投加絮凝劑，出水TP一般＜0.4mg/L。
第二個案例是深圳北控水務橫嶺污水廠，體量20wt/d，出水執行準IV類標準，面臨進水沖擊、考核標準嚴、冬季相對低溫等挑戰。改造思路是將好氧第一廊道改為缺氧區，并在好氧區投加懸浮載體設置MBBR區，采用微動力混合池型。采用MBBR改造之后，無需投加碳源，出水TN穩定在7-8，實際去除率已經超過理論值，存在明顯的同步硝化反硝化現象；在除磷方面，由于MBBR泥齡分置強化生物除磷，工藝PAC加藥量?jī)H為二期生物濾池的十分之一；此外，在進水波動時MBBR的抗沖擊負荷能力顯著優于二期，出水更加穩定。
第三個案例是佛山高明污水處理廠，設計規模10wt/d，生化段采用廣東地區常用的A2/O微曝氧化溝工藝。氧化溝改造與A2/O廊道不同，需維持整體完全混合式反應器流態。高明廠改造時將缺氧隔墻后移，拉大池容，在大氧化溝嵌套小的循環流動MBBR池。改造后穩定達標，總氮出水均值可以達到8.3mg/L，全年無需投加碳源。
第四個案例是惠州石灣污水廠，雖然只有3wt/d，但一兩期分別采用了A2/O和CASS兩種工藝。CASS改造與連續流工藝不同，需考慮時間分配、懸浮載體流化、潷水器等因素，增加了改造難度。CASS采用MBBR改造未動土建，施工周期短，在主反應區末端設置攔截篩網保護潷水器，懸浮載體流化良好無堆積，出水穩定達標。
MBBR工藝在廣東應用涵蓋了主流工藝和特殊水質，MBBR處理效果穩定，公司也積累了豐富的工程設計調試經驗。同時，技術上不斷進步，與業主共同合作，開發挖掘MBBR的潛力和優勢。專業、專注、專謹是思普潤的經營理念，10多年公司只做一件事，就是MBBR，保證MBBR工藝包的合理設計與工程實施質量，不計一切代價實現出水穩定達標，是我們的原則與信條。思普潤有信心和能力與廣大水務人一起，改善區域水環境，與大家共同履行人類對環境可持續發展的責任，創建人與自然的和諧，謝謝大家！
